全自动烛式过滤器
  • 烛式过滤系统DCF系列
烛式过滤系统DCF系列
厂家品牌: DOCTOP道可道
系统定制: 可按功能需要进行系统设计
应用亮点: 可有效处理杂质含量高(固含量1‰-20%)、粘度大的滤料。过滤效率高,可实现微米级过滤(0.1μm),解决了传统过滤分离设备(离心机、二合一等)在处理高固含量物料时漏滤、过滤不彻底的问题。

技术特点和优势

  • 全自动控制

    全自动控制

    无旋转或运动结构,主体为静态部件,动态反吹,低故障率

    相较于传统的过滤方式,运行费用低

    节约了大量的人工和时间成本

  • 真正实现干湿分离

    真正实现干湿分离

    保证清液过滤精度的同时,又可以干滤饼的形式(含湿率≤20% )自动排出固体,避免了传统过滤器需要二次处理的问题

  • 自动清洗

    自动清洗&滤元自动再生

    整个系统自动清洗、滤元自动再生,解决了传统过滤需更换并处理大量耗材的问题

  • 全密闭的固液分离系统

    全密闭的固液分离系统

    整个过程(过滤、洗涤、干燥、排渣)在一个密闭容器里进行,这样在缩短工艺流程、减少处理容器数量的同时,又杜绝了工人对一些腐蚀性、挥发性物料的接触,使处理过程更安全,更环保

  • 擅长处理高固含量物料

    擅长处理高固含量物料

    可有效处理杂质含量高(固含量1‰-20%)、粘度大的滤料

    过滤效率高,可实现微米级过滤(0.1μm),解决了传统过滤分离设备在处理高固含量物料时漏滤、过滤不彻底的问题

系统功能可按需定制

  • 01循环过滤、澄清过滤
  • 03滤饼的回收和洗涤
  • 05跟体积的批处理
  • 07雾化喷淋清洗
  • 09全自动控制连续运行
  • 助滤剂及吸附剂的
    预涂及计量添加
    02
  • 物料的增稠04
  • 零残液排放06
  • 物料的增稠08

核心部件优势特点

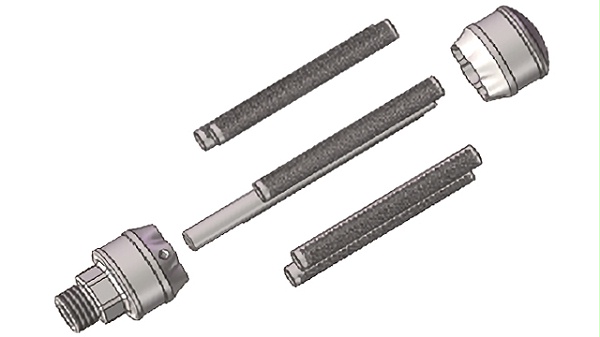

滤芯

滤芯

DCF系列全自动烛式过滤系统滤芯骨架采用六瓣梅花形设计

上下端口采用模具化制造,增加了滤芯生产的一致性和可靠性

有不锈钢、PP、PVDF等多种材质选择

增强了滤饼干燥期的附着性能和脱饼期的剥离性能

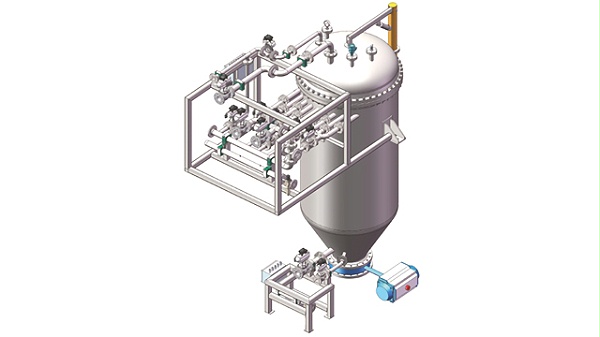

撬块模块

撬块模块

模块化组件和整体撬装模块

缩短了交货周期,减少了对现场的施工要求

烛式过滤系统选型表

序号 产品型号 过滤面积(m²) 外形尺寸 (mm) 滤材尺寸(mm) 滤材数量 (pcs)
01 DCF-1 1 ф377*1600 ф60*760 7
02 DCF-2 2 ф450*2000 ф60*1070 10
03 DCF-3 2 ф450*2500 ф60*1600 10
04 DCF-5 5 ф550*2400 ф60*1400 19
05 DCF-8 8 ф700*2500 ф60*1520 29
06 DCF-10 10 ф700*3500 ф60*1830 29
07 DCF-15 15 ф900*3500 ф60*1830 44
08 DCF-20 20 ф900*3500 ф60*2450 44
09 DCF-30 30 ф1250*4500 ф86*2300 49
10 DCF-45 45 ф1500*4800 ф86*2600 64
11 DCF-60 60 ф1800*5000 ф86*2600 86
12 DCF-80 80 ф2000*5500 ф86*2800 108
13 DCF-100 100 ф2200*5500 ф86*2200 172
14 DCF-120 120 ф2200*6000 ф86*2600 172
15 DCF-150 150 ф2500*6400 ф86*2600 214
